Die Komponenten des FOGS im Detail
PV-Modul
Es wurde ein Solarmodul aus dem Bereich der netzgekoppelten Solaranlagen, mit welchen der Hersteller des FOGS über große Erfahrungen verfügt, ausgewählt. Die Entscheidung fiel auf ein monokristllines Modul, welches über einen hohen Wirkungsgrad und hohe Leistung verfügt. Das 4 mm dicke, strukturierte Solaglas und der 50 mm Aluminiumramen sorgen für hohe Stabilität und Verwindungssteifigkeit. Die Produktgarantie des Modules beträgt 10 Jahre.

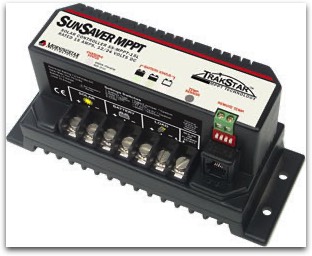

Laderegler
Der ausgewählte MPPT-Laderegler (MPPT = Maximum Power Point Trackig) kotrolliert die Ladung und Entladung des Akkus, sorgt für den Tiefentladeschutz und die Vermeidung von Überladung. Der Einsatz des Ladereglers gewährleistet eine maximale Lebensdauer des Akkus und bietet für den Nutzer wichtige Kontrollfunktionen.
Der integrierte MPPT-Regler sorgt je nach Sonneneinstrahlung und Temperatur für die optimale Leistung des Moduls. Der Laderegler trennt das Solarmodul bei Erreichen der Ladeschlussspannung von der Batterie und schaltet diese wieder zu, sobald die Batteriespannung einen bestimmten Wert unterschritten hat.
Der ausgewählte Laderegler aus den USA verfügt über eine PWM Pulsweiten Modulation welche für optimierte Anlagenleistung und Erhöhung der Batterielebensdauer entwickelt wurde. Der Suansever ist mit elektronischer Sicherung, und Temeraturüberwachung ausgetattet und besitzt eine Epoxidharzkapselung.
Der integrierte MPPT-Regler sorgt je nach Sonneneinstrahlung und Temperatur für die optimale Leistung des Moduls. Der Laderegler trennt das Solarmodul bei Erreichen der Ladeschlussspannung von der Batterie und schaltet diese wieder zu, sobald die Batteriespannung einen bestimmten Wert unterschritten hat.
Der ausgewählte Laderegler aus den USA verfügt über eine PWM Pulsweiten Modulation welche für optimierte Anlagenleistung und Erhöhung der Batterielebensdauer entwickelt wurde. Der Suansever ist mit elektronischer Sicherung, und Temeraturüberwachung ausgetattet und besitzt eine Epoxidharzkapselung.
Batterie
Die verwendete Solarbatterie - AGM Effekta 12V/85Ah - ist eine verschlossener, wartungsfreiher Gelakku mit hoher Zyklenfestigkeit und einer Kapazität von 85 Ah. Der Akku wird gefüllt und geladen und in der E-Box integriert ausgeliefert.
Insel-Wechselrichter
Wechselrichter für den Inselbetrieb wandeln den von den PV-Modulen gewonnenen Gleichstro in 230 Volt Wechselstrom um.
Damit lassen sich alle Haushalgeräte , Geräte der Unterhaltungselektronik, Computer Wasserpumpen, Kleinmaschinen u.a. betreiben. Bei der Auswahl des - Victron Phoenix 350 W - wurde Wert darauf gelegt, dass der WR eine reine Sinusspannung liefert, die zu keinen Störungen an empfindlichen elektrischen Geräten wie Fernsehern oder Computern führt.
Der von Pumpen, Bohrmaschinn u.a. elktrischen Geräten benötigte höhere Anlaufstrom (bis zum 3,5 fachen des normalen Stromverbrauches) wird von diesem Wechselrichter bereitgestellt. Der Betrieb von Heiz- und Klimaanlagen ist mit Insellösungen nicht empfehlenswert.
Damit lassen sich alle Haushalgeräte , Geräte der Unterhaltungselektronik, Computer Wasserpumpen, Kleinmaschinen u.a. betreiben. Bei der Auswahl des - Victron Phoenix 350 W - wurde Wert darauf gelegt, dass der WR eine reine Sinusspannung liefert, die zu keinen Störungen an empfindlichen elektrischen Geräten wie Fernsehern oder Computern führt.
Der von Pumpen, Bohrmaschinn u.a. elktrischen Geräten benötigte höhere Anlaufstrom (bis zum 3,5 fachen des normalen Stromverbrauches) wird von diesem Wechselrichter bereitgestellt. Der Betrieb von Heiz- und Klimaanlagen ist mit Insellösungen nicht empfehlenswert.
Nutzungsmöglichkeiten des FOGS
Die Leistung de FOGS ist ahängig von der PV-Modulleistung, der Akku-Leistung und dem Zuammenspiel dieser Komponenten.
Die Modulleistung ist von der Sonneneinstrahlung abhängig. Fehlender Sonnenschein wir durch den Akku überbrückt. Die Überbrückungszeit ist von derAkkukapazität abhängig. In konkreten Zahlen stellt sich das we folgtdar:
Die Modulleistung ist von der Sonneneinstrahlung abhängig. Fehlender Sonnenschein wir durch den Akku überbrückt. Die Überbrückungszeit ist von derAkkukapazität abhängig. In konkreten Zahlen stellt sich das we folgtdar:
- potentielle Modulleistung 250 Wp
- bei enem durchschnittlichen Sonneneinstrahlung von 1000 kWh / kWp im Jahr ergiebt sich eine zur Verfügung stehende Jahresleistung von 250 kWh
Beispiel Wohnmobil
Flatscreen TV
38 W x 3 h
114 Wh
Sat Receiver
14 W x 3 h
42 Wh
Beleuchtung
60 W x 5 h
300 Wh
Wasserpumpe
100 W x 0,25 h
25 Wh
Sonstiges
.
100 Wh
Verbrauch
.
581 Wh
Als Richtwert gilt, dass in den Sommermonaten in Deutschland ein Solarmodul den 4-fachen Wert seiner Nennleistung erzeugt. Bei diesemRichtwert sind bereits Schlechtwettertage (keine Sonne oder sehr wenig Sonne) einkalkuliert. Beim obige Beispiel ergibt sich eine benötigt Modulleistung von 581 W : 4 = 145,25 W. Das eingesetzte Modul mit 250 Wp bietet damit genügend Reserven um die Batterie im guten Ladezustand zu halten.
Garantiezeiten
Die Garantiezeiten der Hersteller werden weitergegeben.
Allgemeiner Hinweis
Die vorgestellten Komponenten können aufgrund der technischen Weiterentwicklung abweichen.
